文章名：《Nano-precipitation leading to linear zero thermal expansion over a wide temperature range in Ti22Nb》
期刊名：《Scripta Materialia》
关键词：钛合金；斜方马氏体；热膨胀各向异性；织构；膨胀测定法
部分冷加工马氏体钛合金可沿特定试样方向实现可调的线热膨胀特性，这类独特性能与正交晶系αʺ马氏体的各向异性热膨胀行为密切相关。但通过该方式实现的可控热膨胀，仅能作用于马氏体逆转变为奥氏体温度以下的单相马氏体温度区间。

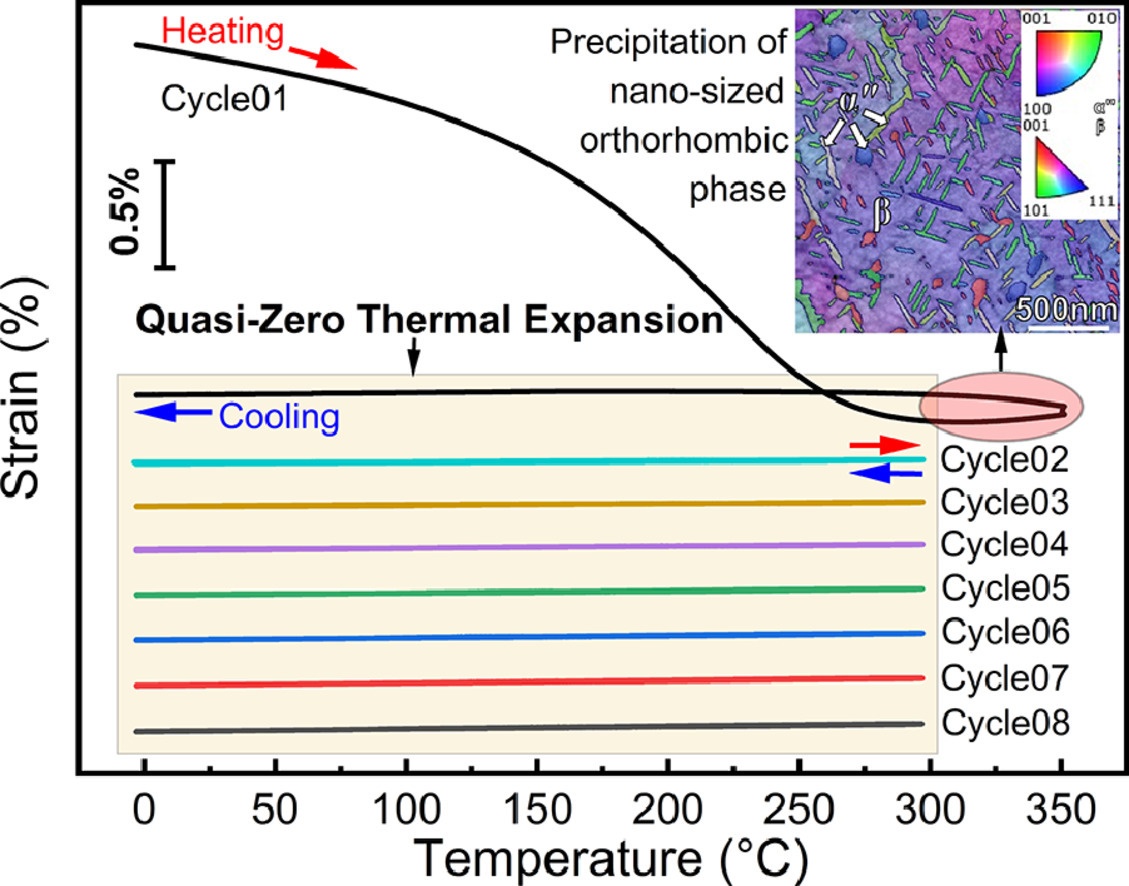

本文以典型Ti22Nb合金为研究对象，证实经扩散作用形成的正交晶系等温αʺ相同样具备调控热膨胀的能力。更为关键的是，相较于冷加工马氏体合金，该合金实现可控线热膨胀的温度区间得到了极大拓宽。本文阐明了热循环过程中纳米级等温αʺ相的形成机制，并明确了其与母相之间的晶体学取向关系。该研究成果为研制宽温域适用的低膨胀乃至负膨胀钛合金开辟了全新研发思路。
论文原文链接：https://doi.org/10.1016/j.scriptamat.2021.114222
