无热设计与热稳定性

        无热设计对于实现热稳定性起到至关重要的作用。光学设备与精密系统的性能发挥，往往都离不开热稳定特性。你是否知道，无热设计的核心技术最早可追溯至前工业时代？十八世纪一款经典钟表的设计理念，至今仍在影响各类精密系统的研发制造。

栅形钟摆：无热设计领域的突破性成果

        1726 年前后，自学成才的钟表匠约翰・哈里森致力于研发更高精度的计时装置。他发现传统摆钟长期存在走时偏差问题：摆锤依靠固定频率往复摆动，而摆动频率由摆长决定；环境温度变化会引发钟摆热胀冷缩，改变摆长，摆动频率随之偏移，最终造成计时失准。为攻克这一难题，哈里森开启了对材料热特性的系统性探索。

        哈里森深入研究多种制表材料的热膨胀规律，定量测定不同温度下材料的长度变化，所积累的观测数据，也成为人类早期热膨胀系数研究的重要文献。他甄选两种热膨胀系数互为补偿的材料，采用反向组合构型，利用两种材料形变相互抵消，实现结构尺寸稳定。

        该热补偿结构可使钟摆有效长度基本维持恒定。凭借这套开创性的无热化补偿方案，他成功研制出高精度落地大钟，月走时误差控制在 1 秒以内，性能大幅超越同时代产品。这项被称作栅形钟摆的发明，也为后世无热化设计体系奠定了理论与工程基础。

无热化原理在精密系统与光学领域的应用

        如今，许多设计人员将约翰・哈里森提出的无热化技术应用于各类精密系统与光学设计当中。格状摆的折返式结构有着诸多别称，常见的有套管式、筒套式、折返结构、顶帽式以及双金属壳体结构等。折返式结构大致能够实现两种正向热膨胀效应相互抵消，进而达成负热膨胀效果。在负热膨胀系数材料尚未普及的阶段，这是一种主流的无热化设计手段。但该折返式结构存在明显弊端，会增加零部件数量、设备整体体积，同时提升生产制造难度，不过被动式无热化技术依旧被十分广泛地应用。

        另一种被动式无热化技术为折射率匹配法，通过合理选配光学镜片材质与外壳基材，即可实现光学元件的被动无热化处理。该技术需要让镜片与壳体之间的折射率温度系数、热膨胀系数相互匹配。其一大潜在缺陷在于，经过折射率匹配优化后的镜片会大幅限制整体设计的灵活度。为实现无热化效果而进行的镜片参数适配，往往需要做出诸多取舍，还会对系统的体积、成本、重量以及实际使用性能造成影响。除上述被动式方案外，设计人员还会采用主动调控机构来完成设备无热化设计。

新型可调控热膨胀合金在无热化设计中的应用优势

        技术创新从未止步，无热化设计领域亦是如此。新型可调控热膨胀合金的出现，改写了无热化设计的发展格局，这类新型高性能合金开辟了无热化设计的全新发展方向。设计人员可依据实际设计需求，自主选定适配的热膨胀系数，既能选用特定正值、负值热膨胀系数，也可选用零热膨胀系数材质。将负热膨胀系数材料与正热膨胀系数材料组合，即可搭建出具备无热效应的结构，该设计方式十分适用于天文望远镜的计量架构与支撑立柱制作。

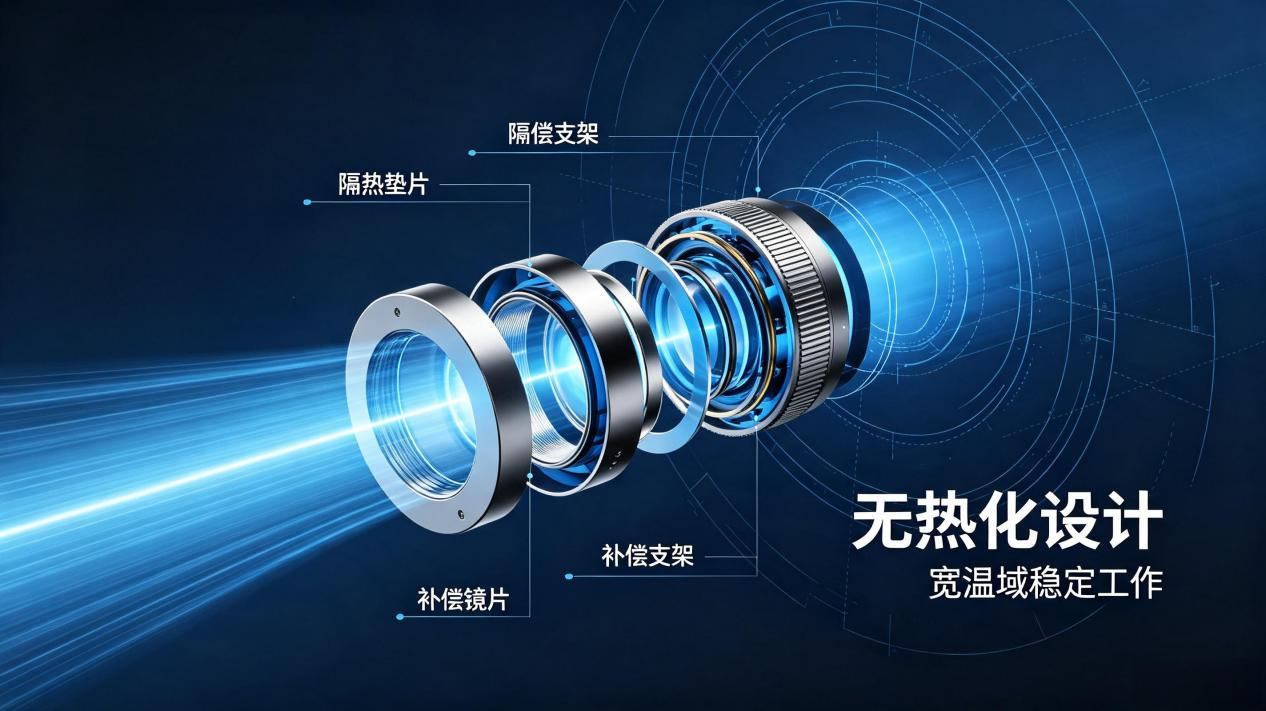

        新型可调控热膨胀合金同样优化了无热折射光学元件。设计人员会选用可匹配系统热失焦特性的LNTE合金（负热膨胀合金）隔圈与镜壳，实现热补偿。LNTE材料能够实现体积更小、重量更轻、功耗更低与成本更低的产品设计。此外，该方案还可减少系统所需的镜片数量。

无热设计的未来：开启无限可能

        目前无热化设计的发展潜力尚未被完全挖掘。18 世纪约翰・哈里森的创新成果，为如今的无热化技术奠定了基础，新型可调控热膨胀合金助力设计人员不断突破新型无热设计的技术极限。我们致力于助力创新者借助材料科学打造各类无热化系统，助力精密制造的技术升级。
