服务概述

宏观力学变形测量采用单目2D-DIC或双目3D-DIC系统，搭配**材料试验机，对试样在拉伸、压缩、剪切、弯曲及循环加载过程中的散斑图像进行连续采集，并同步记录载荷与位移数据。

通过数字图像相关分析，可获得试样表面的全场位移、应变及局部变形演化结果，适用于材料力学性能评价、应变集中识别、裂纹扩展、界面失效、塑性变形及结构失稳等研究。

• 测量方式：单目2D-DIC／双目3D-DIC

• 输出：位移场、应变场、三维形貌、曲线及演化视频

测量模式

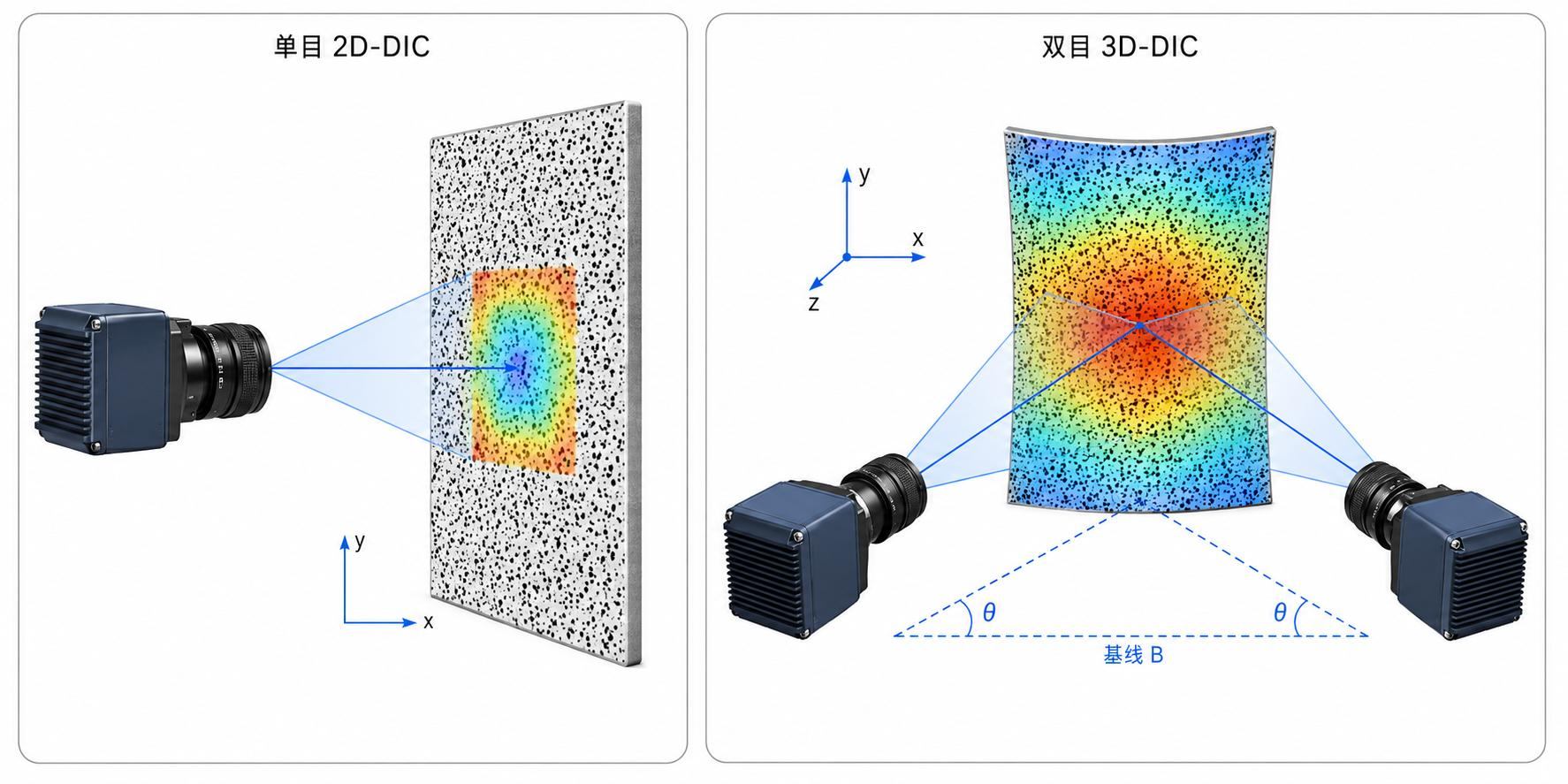

左：单目2D-DIC面内位移与应变测量；右：双目3D-DIC三维形貌与离面变形测量

核心能力

• 非接触获取试样表面的全场位移与应变分布

• 支持单目2D-DIC和双目3D-DIC测量

• 识别孔洞、缺口、裂纹及界面附近的应变集中

• 连续跟踪裂纹萌生、扩展和结构失稳过程

• 图像与载荷、位移数据同步采集

• 支持虚拟引伸计、测点、路径及区域平均结果提取

• 可输出云图、曲线、数据及变形过程视频

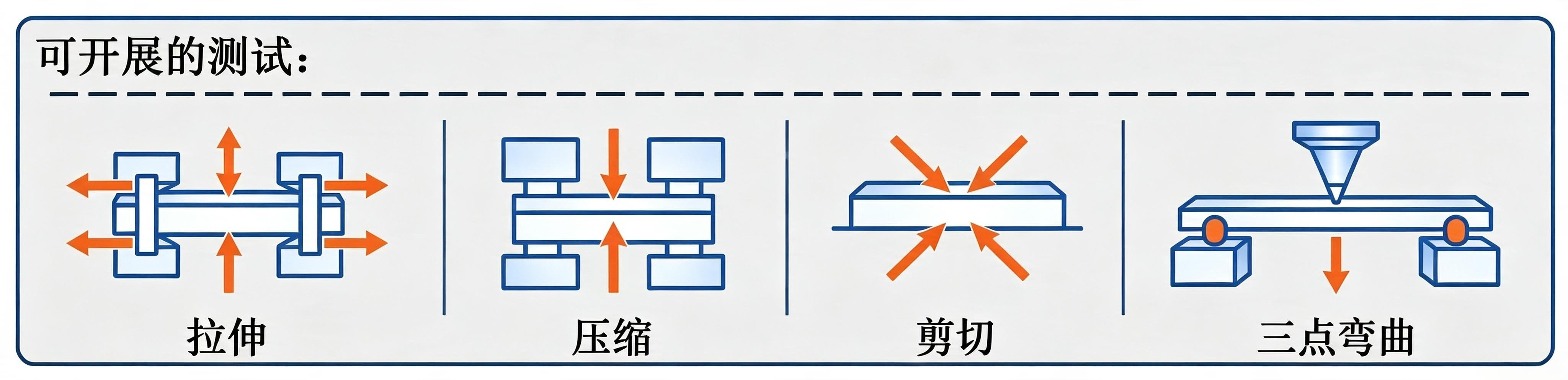

可开展的测试

• 单轴拉伸与压缩测试

• 剪切测试

• 三点弯曲测试

• 分级加载与循环加载测试

• 缺口及含裂纹试样测试

• 焊缝、粘接界面及异质材料变形测试

• 薄膜、柔性材料及生物材料拉伸测试

• 3D打印材料与复杂结构变形测试

典型测试配置

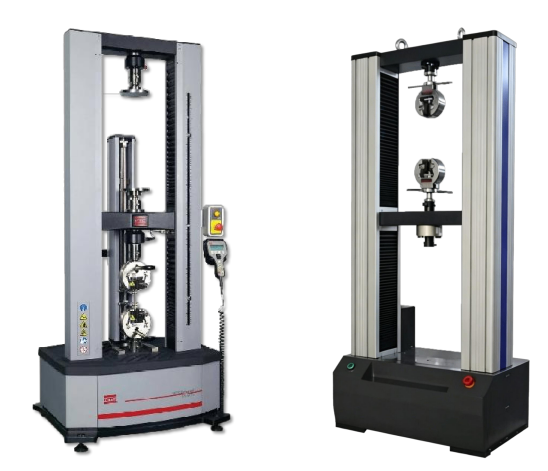

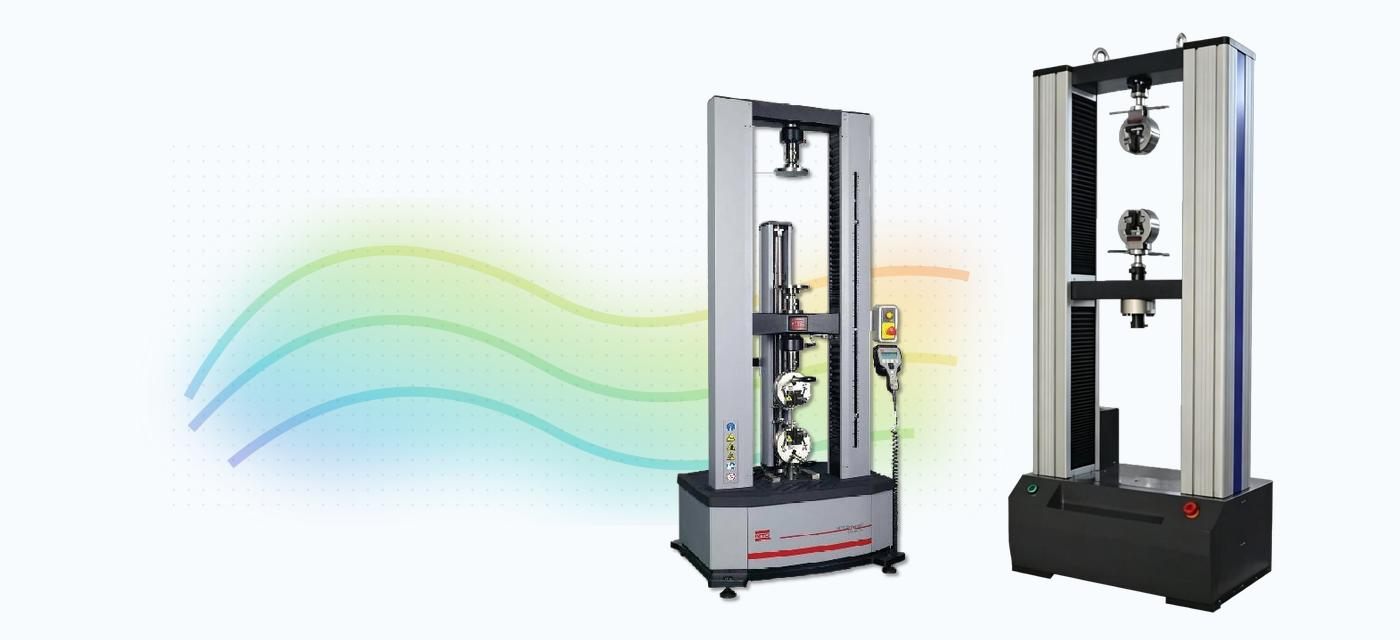

MTS静态力学试验机与WDW电子**试验机

注：实际视场、工作距离和空间分辨率需根据样品尺寸、镜头焦距、实验空间及目标测量区域确定。

适用对象

适用于金属、聚合物、橡胶、薄膜、复合材料、生物材料、3D打印结构、焊接接头、粘接界面及其他工程材料与构件。

典型测试图像

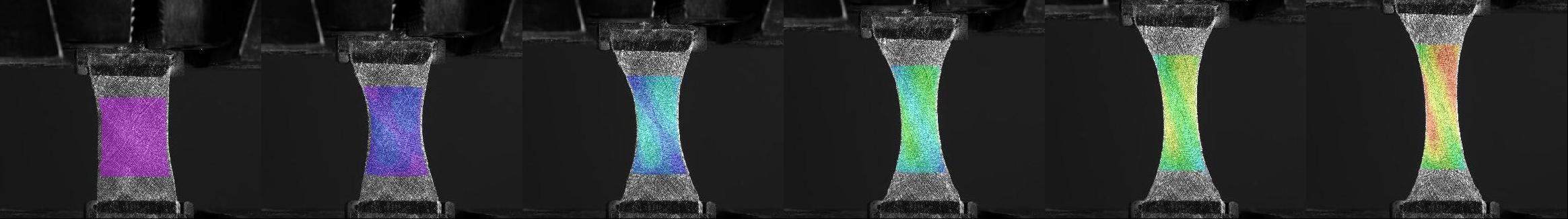

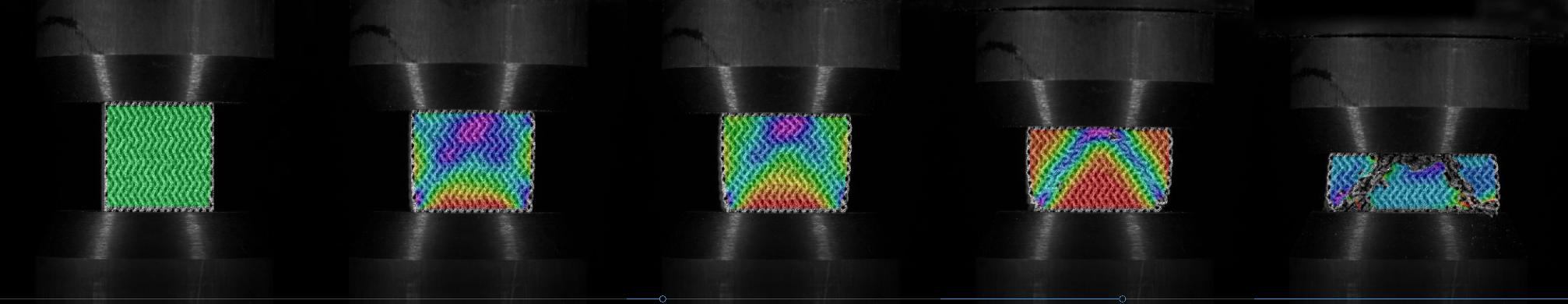

仿生3D打印结构：加载过程、全场云图与局部结果

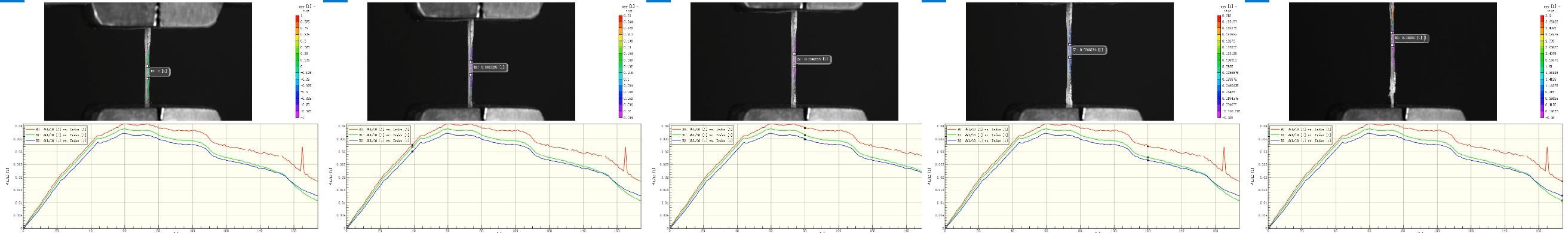

薄膜拉伸：试验布置、位移应变云图与曲线

生物样品拉伸的局部应变与演化曲线

主要输出

• X／Y或X／Y／Z方向全场位移云图

• εxx、εyy、εxy及主应变云图

• 三维表面形貌与离面变形结果

• 虚拟引伸计及指定区域平均应变

• 载荷—位移、载荷—应变及时间—应变曲线

• 裂纹、界面及局部应变集中演化结果

• 变形过程云图视频

• 完整DIC测试报告及相关数据

测试流程

1. 确认样品尺寸、材料类型、加载方式及目标测量区域

2. 根据测试需求选择2D或3D测量模式及相机镜头配置

3. 制备与测量视场相匹配的随机散斑

4. 完成设备布置、成像调整、标定及试样对中

5. 开展力学加载并同步采集图像、载荷和位移数据

6. 进行DIC计算、结果提取和数据分析

7. 输出位移应变云图、曲线、视频及完整测试报告

测试前需要提供的信息

样品类型与尺寸、加载方式、预计最大载荷、预计变形量、目标测量区域、是否存在离面变形，以及需要输出的位移、应变或裂纹演化结果。
