试验简介

三点弯曲试验是表征材料弯曲力学性能的经典静态测试方法，通过**试验机采用三点加载构型 —— 两支点支撑试样两端、中央压头垂直施加匀速载荷，使试样产生弯曲形变直至断裂或达到设定挠度，全程采集载荷与挠度数据并绘制弯曲应力 - 应变曲线，以此反映材料受弯状态下的变形规律与抗断裂能力。

测试可精准获取弯曲强度、弯曲弹性模量、断裂挠度等核心参数，搭配缺口试样还可测定材料断裂韧性，直观体现材料的抗弯刚度、抗折极限与塑性变形特征。

试验严格遵循 GB/T 14452、ASTM D790、ASTM C1161、ISO 178 等国内外标准，对跨厚比、加载速率、试样形位公差均有明确规范。尤其适配陶瓷、玻璃、硬质合金等脆性材料（可规避拉伸试验的夹持应力与试样制备难题），也广泛覆盖工程塑料、复合材料层合板、金属型材等，测试结果可为结构件抗弯设计、材料工艺优化、成品质量抽检提供核心数据支撑。

测试参数

弯曲强度、弯曲弹性模量、断裂挠度、断裂韧性（缺口试样专属测试）。

样品要求

1. 矩形截面样品推荐长度≥60mm、宽度 4~15mm、厚度 2~10mm；圆柱截面样品推荐长度≥60mm、直径 4~10mm。（具体尺寸可参考GB/T 232-2024《金属材料 弯曲试验方法》）

2. 样品需平整无弯曲、上下表面平行，无气孔、裂纹、缺损等缺陷，脆性样品需提前报备，可定制防护式测试方案。

仪器配置

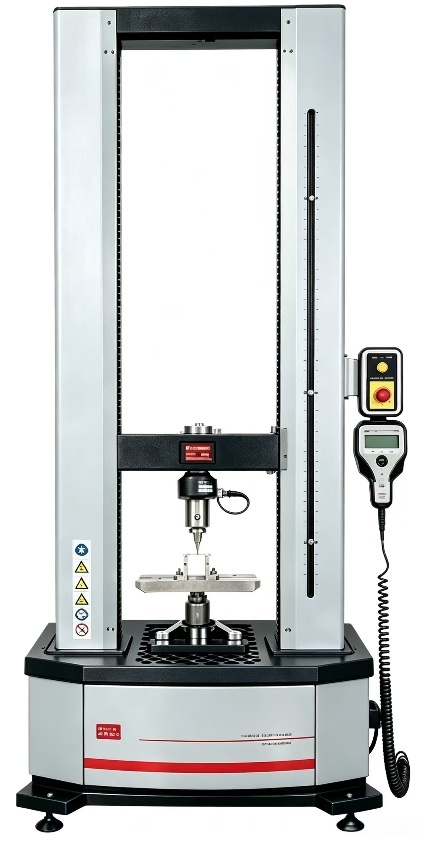

本实验室力学测试核心设备为MTS Criterion 系列微机控制电子**试验机：C44.104（最大力 5kN），载荷覆盖 100N~5kN 宽范围，可适配不同载荷等级的材料测试需求。设备搭配德国 CWM VEDDAC strain、联恒光刻 LVE、海塞姆等多型号非接触式视频引伸计，配备 MTS TestSuite 专业测试软件，全面支持 GB、ISO、ASTM、JIS、DIN 等国内外标准试验流程，测试数据精准可溯源，服务覆盖航天航空、石油化工、机械制造、新材料、建筑工程等多个行业领域。

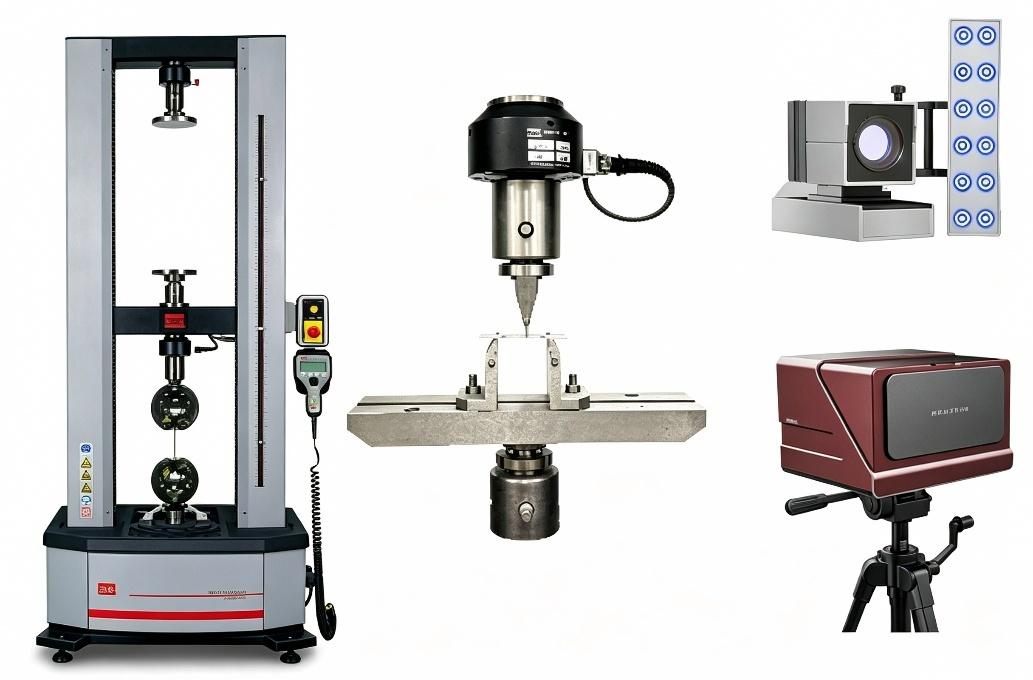

• 主设备：MTS Criterion 系列微机控制电子**试验机（C44.104）

• 辅助设备：德国 CWM VEDDAC strain 视频引伸计、联恒光刻LVE 视频引伸计、海塞姆视频引伸计

设备核心参数

• 力值精度：0.5 级（±0.5% 示值），有效测力范围 0.4%~**** FS

• 控制模式：应力 / 应变 / 位移三闭环伺服控制，加载平稳无冲击

• 位移分辨率：最高可达 0.06μm，位移测量精准可靠

• 试验速度：0.005~1020mm/min 宽范围可调，满量程下可稳定维持设定速度

结构优势

高刚性框架搭配无间隙滚珠丝杠与高精度导杆，系统储能低，力值、应变与模量测试稳定性强；防旋转接头设计保障试样同轴度，测试重复性优异。

依托高精度三闭环伺服控制系统，加载过程平稳无冲击，位移控制精度高；搭配非接触式光学应变采集系统，可实时监测样品弯曲形变、跨中挠度变化，适配脆性材料、薄板材料的小变形、高精度测试需求，可稳定输出连续、无漂移的测试数据。设备高刚性框架设计可避免加载过程中机身形变干扰测试结果，支点跨距可精准调节，保障弯曲强度、弯曲弹性模量等参数的测试准确性。

仪器标准

遵循 GB/T 14452、ASTM E9 等弯曲测试国家标准及国际标准，支点跨距、加载速率、数据采集方式均按规范执行，保障测试结果合规有效，同时兼容 ISO、JIS 等多标准测试要求。

测试场景

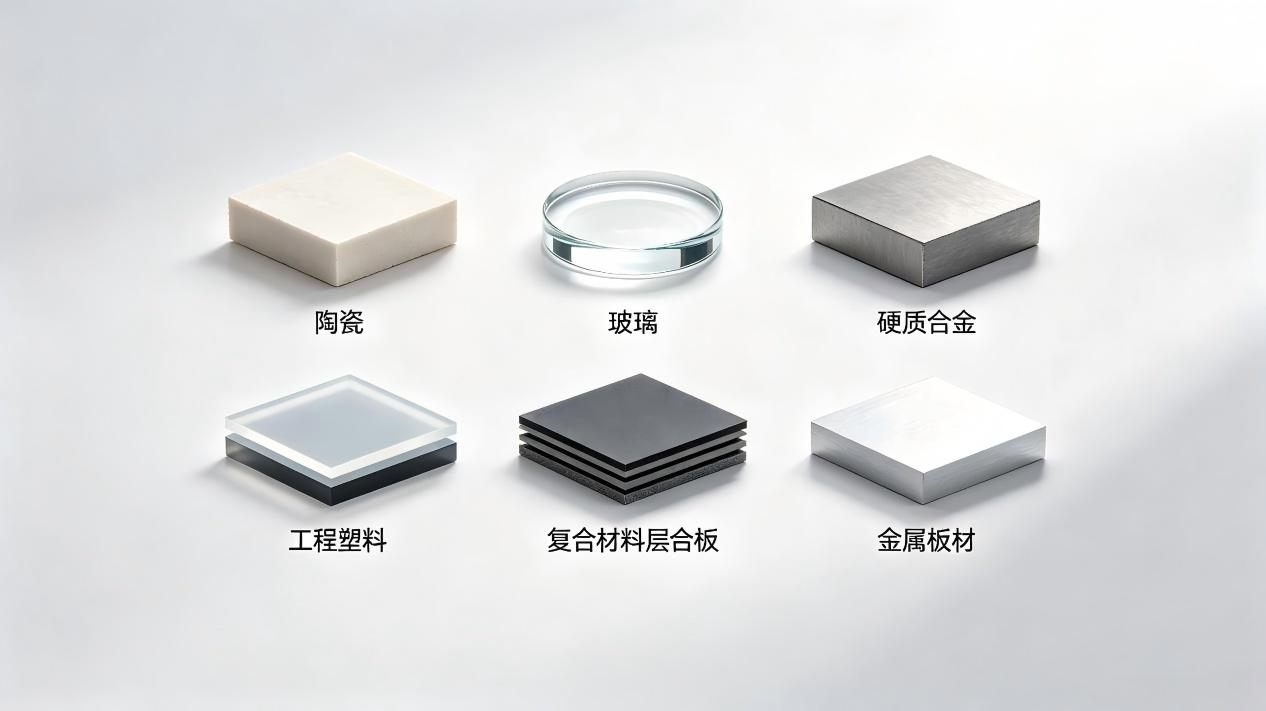

适配陶瓷、玻璃、硬质合金、工程塑料、复合材料层合板、金属板材等材料，可精准表征材料抗弯刚度、抗断裂能力，为脆性材料结构设计、工艺优化、成品质量检测提供核心数据支撑。
