热膨胀法是在受控温度程序下，测量物质在极小载荷作用下，其尺寸随温度变化关系的一种技术。（国际热分析与量热学联合会，ASTM E 473-85）。

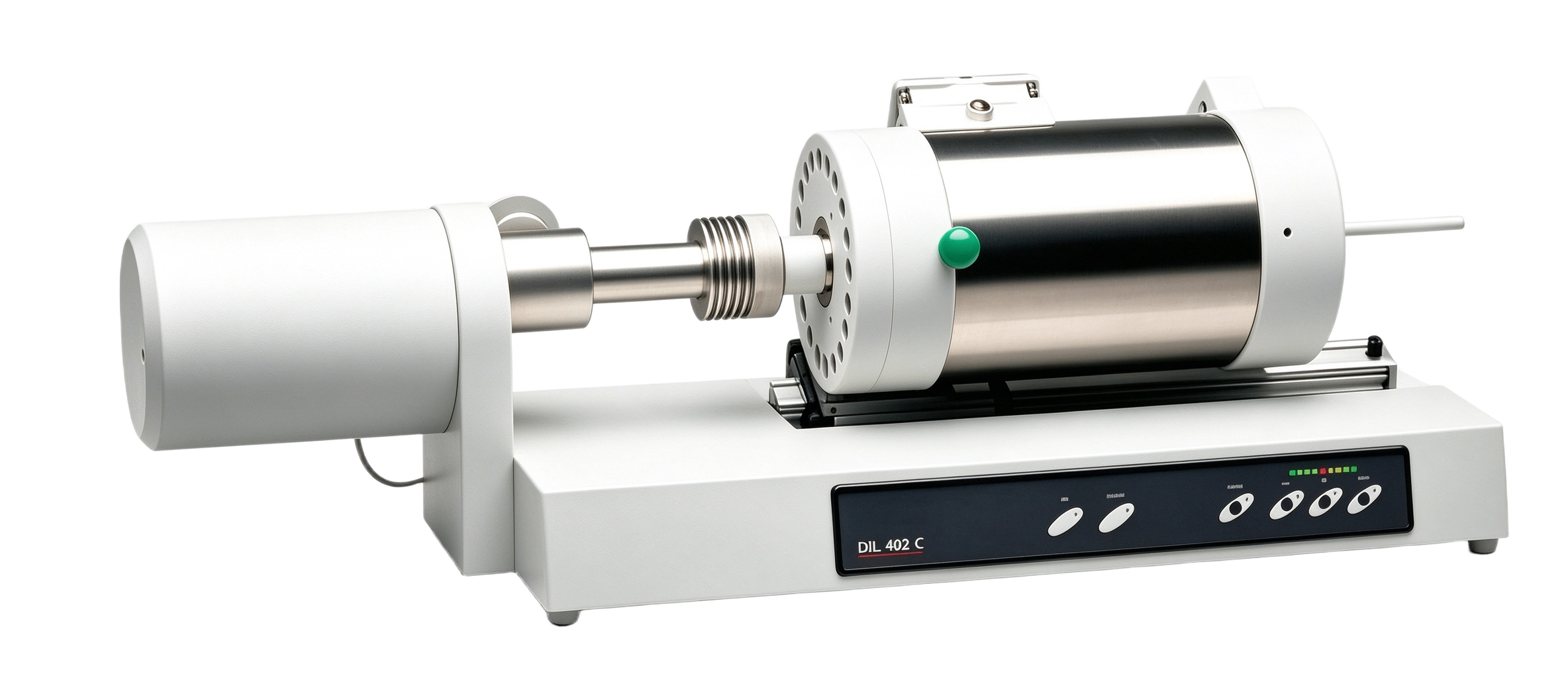

DIL 402 C 热膨胀仪是耐驰（NETZSCH）经典卧式顶杆式热膨胀仪系列的代表。该设备结构紧凑、应用灵活，可搭配多款可互换式卧式加热炉使用。其测试系统采用热膨胀系数极低的因瓦合金，搭配高灵敏度位移传感器与精密温控系统，仪器测试精度高、重复性好，在高温测试环境下仍具备优异的稳定性。
艾思默智能材料配备满足高精度检测需求的耐驰（NETZSCH）DIL 402 C 热膨胀仪，设备性能优异、易于操作、可靠性高。
仪器结构

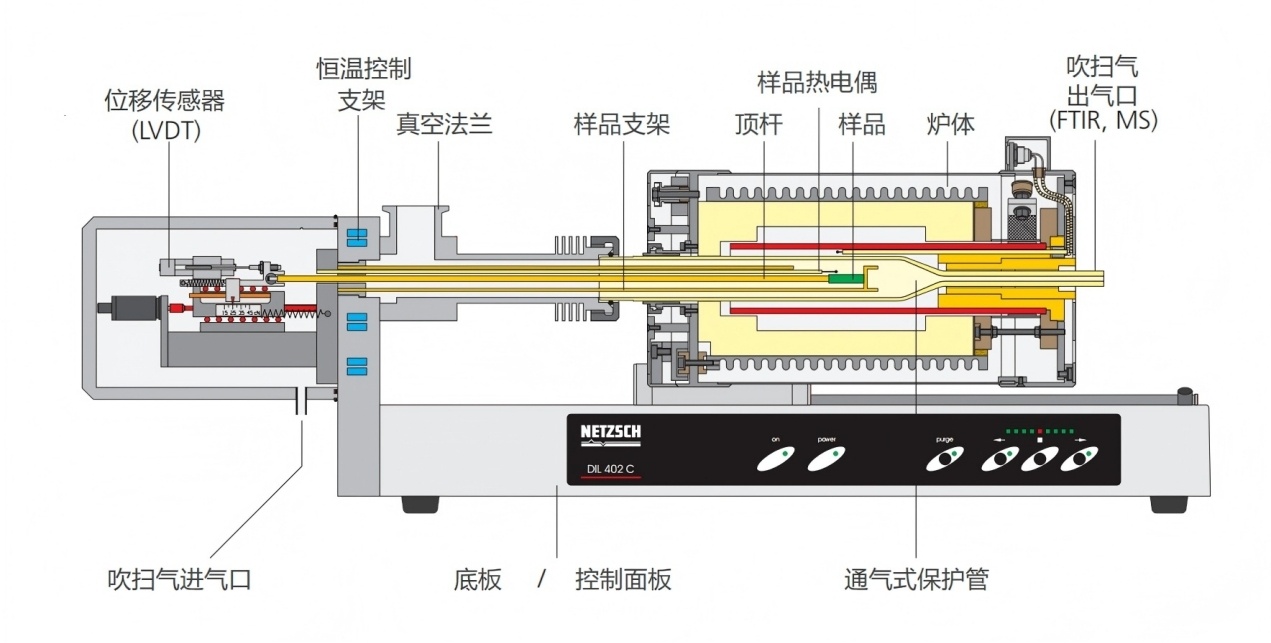

DIL 402 C热膨胀仪整体结构

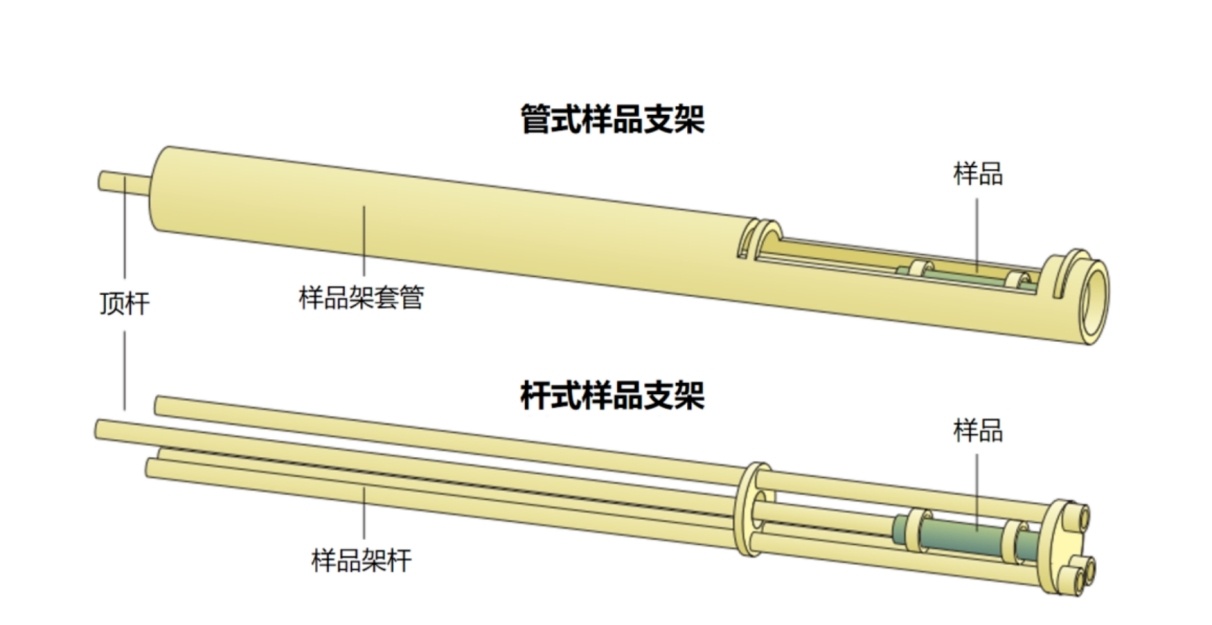

DIL 402 C热膨胀仪样品支架结构

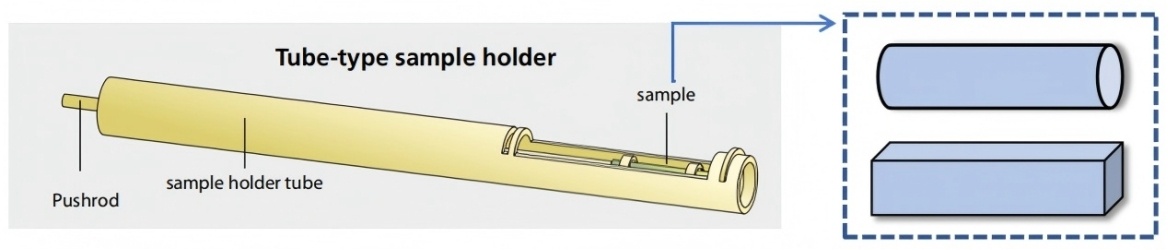

样品推荐尺寸
样品形态 | 推荐尺寸 |
块状 | 长25mm、宽5-6mm、高2-2.5mm |
圆柱状 | 直径5-6mm、高25mm |
测试温度—炉体—样品支架适配表
测试温度范围 | 炉体 | 样品支架 |
-160℃~500℃ | 低温炉 | Fused Silica（熔融石英） |
室温~800℃ | 高温炉 | Fused Silica（熔融石英） |
室温~1500℃ | 高温炉 | Al2O3（氧化铝） |
设备优势
• 绘制** / 相对膨胀 / 收缩曲线
• 提供多种校正功能
• 半自动程序，可测定起始温度、峰值温度与终止温度
• 可测试玻璃化转变温度与膨胀软化点
• 支持符合德国 DIN 标准的分析方法
• 软化点自动检测与自动停机功能
• 可对曲线进行微分处理，测定与温度 / 时间相关的线膨胀速率
• 膨胀系数：可计算并图示工业与物理膨胀系数
• 烧结温度分析
• 可自动测定烧结过程中的收缩率
• c-DTA 功能：由膨胀测量数据计算 DTA 信号，非常适合温度校准
设备技术指标
型号 | 耐驰（NETZSCH）DIL 402 C 热膨胀仪 |
温度范围 | -160℃~500℃、室温~800℃、室温 ~1500℃（配备两种可更换加热炉） |
升降温速率 | 0.01 K/min~50 K/min（视加热炉型号而定） |
样品支架 | 熔融石英材质（＜900℃）、氧化铝材质（＜1500℃） |
测量量程 | 500/5000 µm |
样品长度 | 最大 40 mm (推荐长度20~25mm） |
样品宽度 | 最大 12 mm（推荐宽度5~6mm） |
分辨率 | 0.125 nm / 1.25 nm |
测试气氛 | 惰性气体，静态与动态气氛 |
吹扫气 | 气体流量计及阀门 |
高真空密封性 | 10-4 mbar（10-2 Pa） |
测试案例

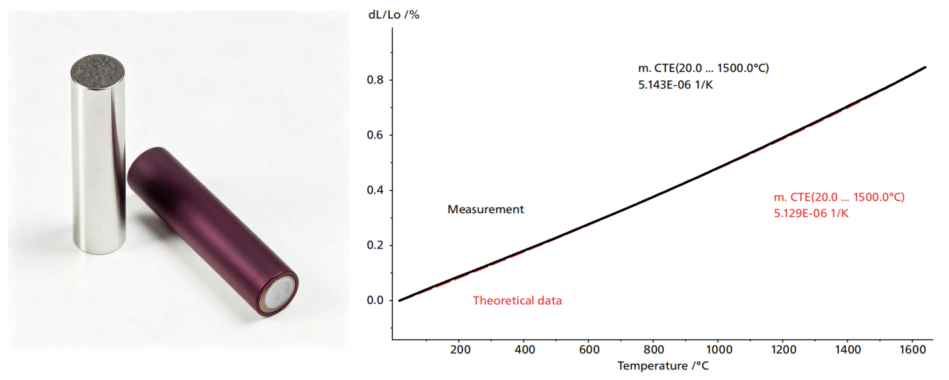

图中为钨的热膨胀曲线。样品长度：25.00mm，升温速率：5K/min，He气氛，恒定接触力：250mN，氧化铝样品支架。图示为样品长度变化（黑色实线），理论数据（红色虚线，NIST标准数据表）。
