系统概述
双目3D-DIC测量系统是面向多种测试场景三维变形测量的双目全场测量系统，采用两台同步工业相机，从不同视角采集试样表面的散斑图像，结合双目立体视觉与数字图像相关算法，实现非接触式三维全场变形测量。
系统能够适配拉力机、冷热台及多种原位加载平台，适用于拉伸、压缩、弯曲、热变形及复杂结构的三维变形测量。
系统优势
• 全场三维位移与应变测量；
• 模块化设计，快速安装；
• 视场灵活配置，适配多尺寸样品；
• 多平台适配，适配多类试验机与原位装置。

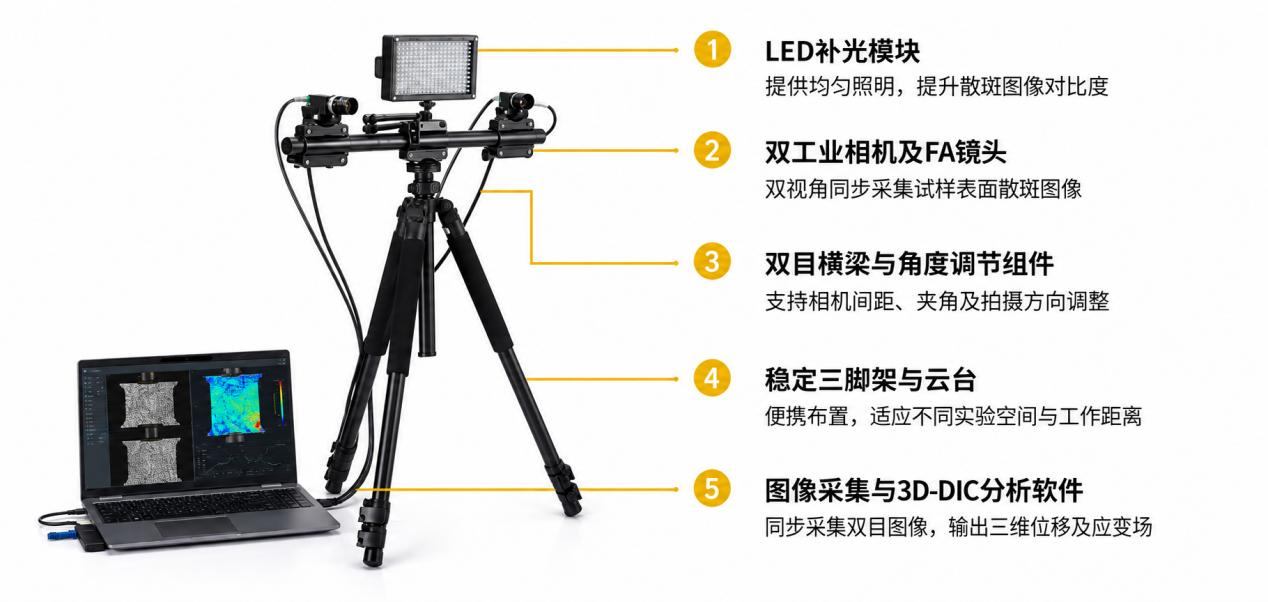

系统组成
技术参数
测量原理 | 双目工业相机3D DIC |
测量结果 | X/Y/Z三维位移场及全场应变 |
相机数量 | 2台 |
镜头类型 | FA镜头 |
测量视场 | 根据相机与镜头组合配置 |
工作距离 | 根据镜头型号确定 |
测量输出 | 位移场、应变场、变形曲线 |
安装方式 | 三脚架或专用安装支架 |
适配平台 | 拉力机、光学冷热台及其他原位设备 |

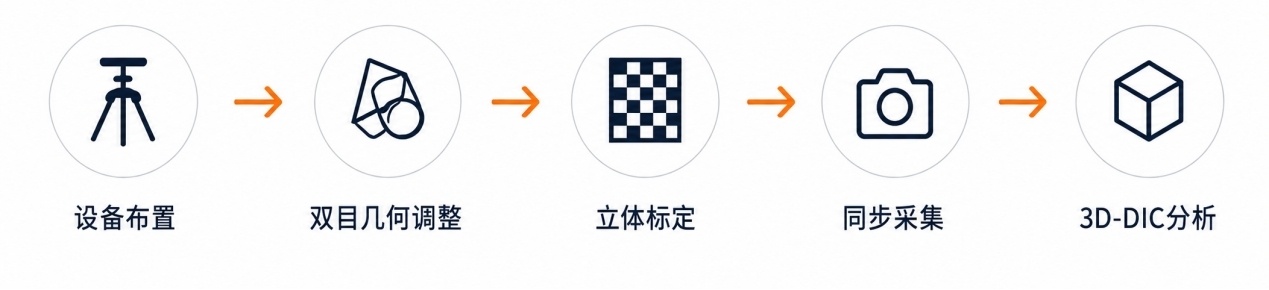

测量流程
典型应用

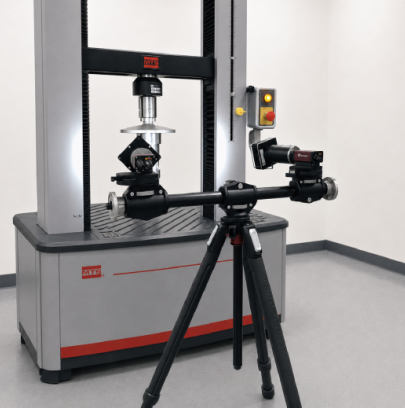

大型试验机适配（与大型试验机搭配，满足不同载荷与行程条件下的测量需求 ）

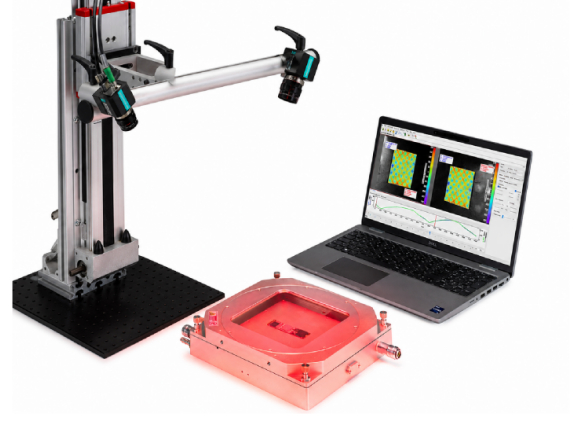

热变形与原位测试（兼容光学冷热台及各类原位装置，实现温度变化条件下的三维变形分析）
