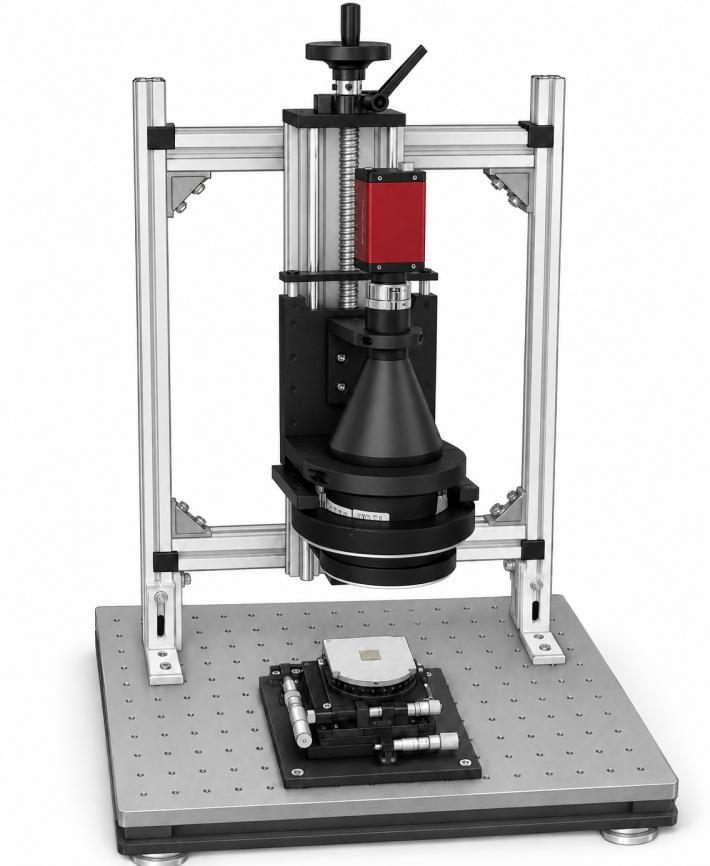

系统概述
硬件系统由工业相机、远心镜头、照明模块及型材立柱式安装平台，可实现试样表面面内位移场与应变场的非接触测量。是面向平面试样与局部区域的高精度非接触变形测量。
系统优势
• 远心镜头成像，景深范围大，降低倍率变化影响；
• 高刚性立柱式型材结构，成像稳定，可方便携带；
• 视场与空间分辨率可按需求配置；
• 支持位移场、应变场及数据曲线输出；
• 适配原位拉力机、光学冷热台等原位平台；
• 支持采集、分析与报告输出。

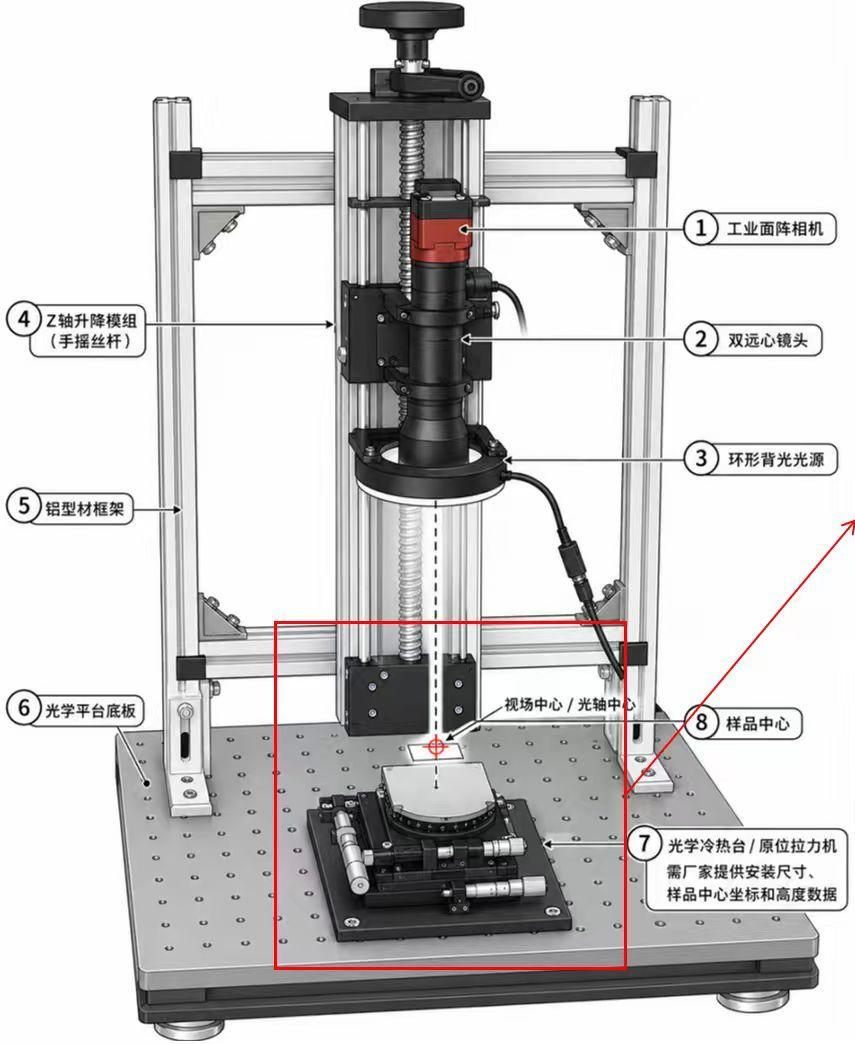

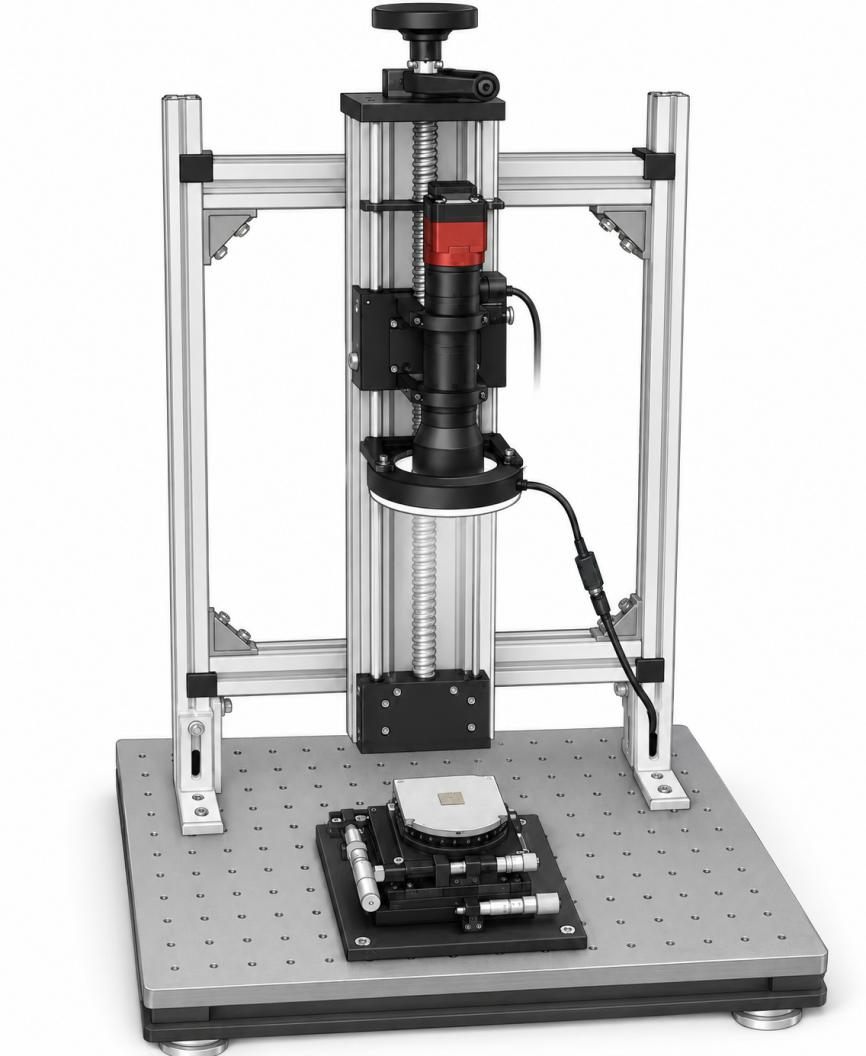

系统组成
1、工业面阵相机
2、远心镜头
3、环形照明光源
4、z轴升降模组
5、铝型材支架
6、光学平台底板
7、光学冷热台/原位拉力机放置位置
技术参数
测量原理 | 单目工业相机2D DIC |
测量结果 | 面内X/Y位移及应变 |
相机数量 | 1台 |
镜头类型 | 远心镜头 |
测量视场 | 根据相机与镜头组合配置 |
工作距离 | 根据镜头型号确定 |
测量输出 | 位移场、应变场、变形曲线 |
安装方式 | 高稳定性铝型材立柱式平台 |
适配平台 | 拉力机、光学冷热台及其他原位设备 |
相机镜头搭配
可适配三种不同放大倍率的远心镜头：
2D DIC 工业相机 | 相机数量：1台 帧率：9帧 | 0.8×远心镜头 | 10.6 mm × 8.9 mm |
0.22×远心镜头 | 38.5 mm × 32.2 mm | ||
0.158×远心镜头 | 53.5 mm × 44.9 mm |
